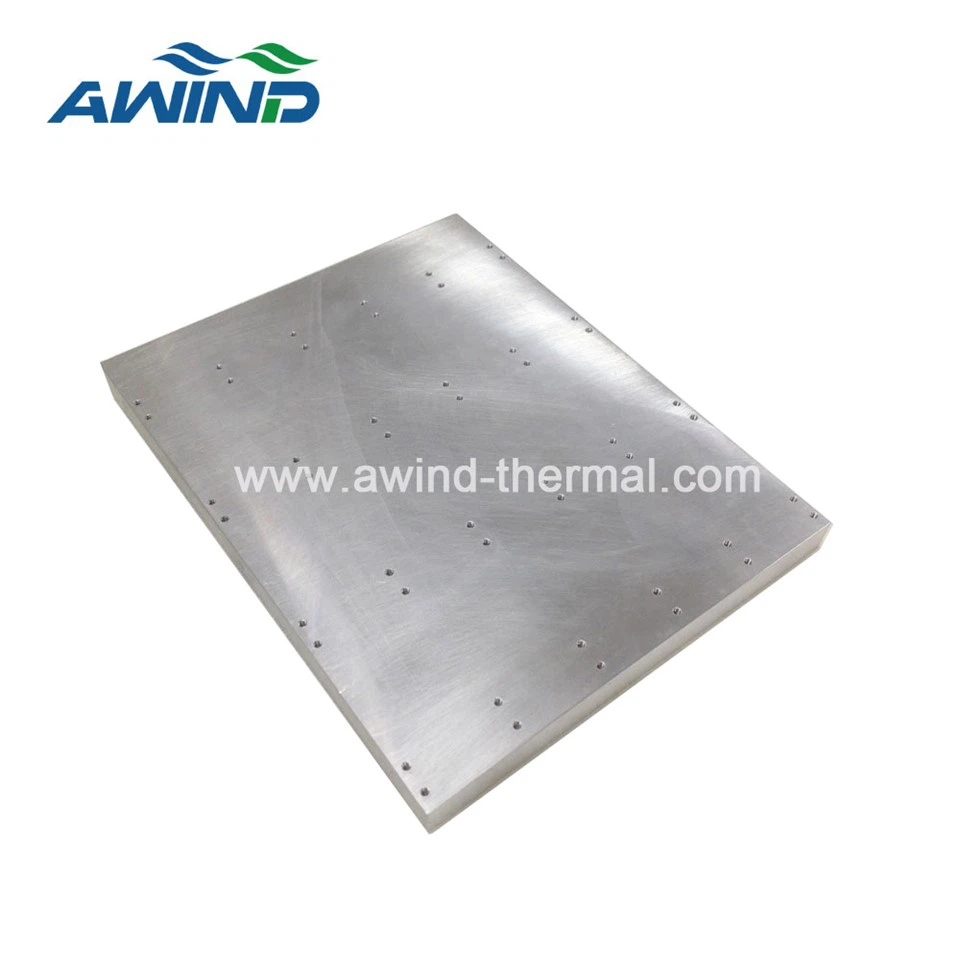

แผ่นทำความเย็นน้ำประสานสูญญากาศครีบภายใน

แผ่นระบายความร้อนด้วยน้ำแบบครีบสูญญากาศภายใน
การประสานสุญญากาศคือการใช้บัดกรีที่มีจุดหลอมเหลวต่ำกว่าวัสดุฐานในสถานะสุญญากาศ ที่อุณหภูมิต่ำกว่าจุดหลอมเหลวของโลหะต้นกำเนิด แต่สูงกว่าจุดหลอมเหลวของโลหะบัดกรี สารบัดกรีเหลวจะถูกใช้เพื่อทำให้เปียก กระจาย และเติมพื้นผิวของโลหะต้นกำเนิด ตะเข็บเป็นวิธีการเชื่อมเพื่อต่อชิ้นส่วน แผ่นเย็นประสานสุญญากาศใช้หลักการนี้เพื่อให้เกิดการเชื่อมต่อของซับสเตรตอะลูมิเนียม แผ่นวัสดุประสานคอมโพสิต และแผ่นปิดอะลูมิเนียม
แผ่นเย็นประสานสุญญากาศเป็นแผ่นระบายความร้อนด้วยน้ำชนิดหนึ่งซึ่งประกอบด้วยแผ่นอลูมิเนียมสองแผ่นที่มีคุณสมบัติและขนาดเหมือนกัน ได้แก่ พื้นผิวอลูมิเนียมและแผ่นปิดอลูมิเนียม แผ่นด้านล่างจะเป็นเครื่อง CNC โดยมีร่องและรูตามรูปทรงของทางน้ำ จากนั้นแผ่นด้านล่างและแผ่นปิดจะถูกปิดผนึกอย่างระมัดระวังในห้องสุญญากาศเพื่อให้ความร้อน เชื่อมต่อแผ่นทั้งสองเข้ากับช่องภายในและโครงสร้างครีบเพื่อสร้างช่องการไหลภายใน
ปัจจุบันผลิตภัณฑ์ของบริษัทเราถูกนำมาใช้กันอย่างแพร่หลายในตู้รถไฟความเร็วสูง, เลเซอร์, เครื่องผลิตไฟฟ้า, อุปกรณ์สร้างภาพ, การขนส่ง, อุตสาหกรรมทหาร, อุปกรณ์แยกอากาศ, อุปกรณ์ปิโตรเคมี, อุปกรณ์ทางการแพทย์, เหมาะสำหรับเครื่องจักรวิศวกรรม, พลังงานใหม่, เรือและครัวเรือน เครื่องใช้ไฟฟ้า, ระบบหล่อเย็นน้ำ ฯลฯ ปัจจุบันเป็นวิธีการกระจายความร้อนที่มีประสิทธิภาพสูงสุดวิธีหนึ่งโดยสามารถกระจายความร้อนได้หลายร้อยวัตต์ถึงหลายกิโลวัตต์

ช่องการไหลของแผ่นระบายความร้อนด้วยน้ำแบบประสานสุญญากาศ
ช่องการไหลของแผ่นระบายความร้อนด้วยน้ำประสานสูญญากาศสามารถเกิดขึ้นได้โดยใช้เครื่องจักรซีเอ็นซี หรืออาจเป็นโครงสร้างของช่องการไหลของซีเอ็นซีและครีบภายใน ส่วนใหญ่จะใช้ตีนกบแบบพับ ตีนกบสกี หรือตีนกบ CNC เป็นตีนกบภายใน

การออกแบบการวางครีบภายในคือการเพิ่มพื้นที่ผิวในการสัมผัสกับของเหลวทำงาน ให้การถ่ายเทความร้อนมากขึ้นและดีขึ้น และสร้างความปั่นป่วน ลดชั้นขอบเขตของของเหลวให้เหลือน้อยที่สุด และลดความต้านทานความร้อนต่อไปอีก การออกแบบนี้ให้ความยืดหยุ่นอย่างมากในการออกแบบแผ่นระบายความร้อนด้วยน้ำแบบประสานสุญญากาศ แผ่นระบายความร้อนด้วยน้ำชนิดนี้เรียกอีกอย่างว่าแผ่นเย็นประสานครีบด้านใน

ครีบภายในเป็นครีบพับแผ่นระบายความร้อนด้วยน้ำ

ข้อดีของแผ่นเย็นของเหลวประสานสุญญากาศ
1. ประสิทธิภาพที่ยอดเยี่ยม: ครีบอลูมิเนียมลูกฟูกประสิทธิภาพสูงที่ประสานเข้าไปในโพรงทำให้เกิดความปั่นป่วน ซึ่งช่วยลดขอบเขตของของเหลวและลดความต้านทานความร้อนให้มากที่สุดเท่าที่จะเป็นไปได้
2. แผ่นระบายความร้อนด้วยของเหลวมีลักษณะแบนและสามารถติดตั้งได้สองด้านทั้งสองด้าน ทำให้ง่ายต่อการประมวลผลและอำนวยความสะดวกในการเจาะและการต๊าปสำหรับการเชื่อมต่อแผ่น/ส่วนประกอบ
3. เชื่อถือได้สูงและไร้รอยรั่ว: กระบวนการประสานสุญญากาศของ Awind ช่วยให้มั่นใจในความน่าเชื่อถือและไม่มีรอยรั่ว (แผ่นน้ำเย็นทั้งหมดผ่านการทดสอบการรั่วและการทดสอบแรงดันก่อนจัดส่ง)
4. อายุการใช้งานยาวนาน ไม่จำเป็นต้องบำรุงรักษาเป็นพิเศษ

แผ่นเย็นประสานสุญญากาศส่วนใหญ่เป็นชิ้นส่วนที่ปรับแต่งเอง แผ่นระบายความร้อนด้วยน้ำแบบประสานสุญญากาศสามารถผลิตได้ในเกือบทุกขนาดและรูปร่าง และสามารถเพิ่มพื้นที่การประมวลผลพื้นผิวและการเจาะได้ ภายในของแผ่นน้ำเย็นยังได้รับการปรับแต่ง - Awind ได้ผลิตครีบภายในหลายประเภทเพื่อให้ตรงกับเส้นทางของของเหลวและความร้อนของแผ่นน้ำเย็นอย่างแม่นยำ ยินดีให้คำปรึกษาได้ตลอดเวลา
