Epoxy vs. Press- ติดตั้งแผ่นเย็นแบบฝังท่อ: อะไรคือความแตกต่าง

แผ่นเย็นแบบท่อแบบฝังถูกนำมาใช้กันอย่างแพร่หลายในระบบระบายความร้อนด้วยของเหลวสำหรับอุปกรณ์อิเล็กทรอนิกส์กำลัง อินเวอร์เตอร์ และโมดูลแบตเตอรี่ ในหมู่พวกเขามีประเภทการผลิตหลักอยู่สองประเภท -แผ่นเย็นอีพ็อกซี่และกด-แผ่นเย็น Fit (Interference Fit).
แม้ว่าทั้งสองท่อจะฝังท่อทองแดงไว้ในฐานอะลูมิเนียมเพื่อระบายความร้อนด้วยของเหลว แต่วิธีการเชื่อมต่อจะสร้างความแตกต่างอย่างมากในด้านประสิทธิภาพและความน่าเชื่อถือ

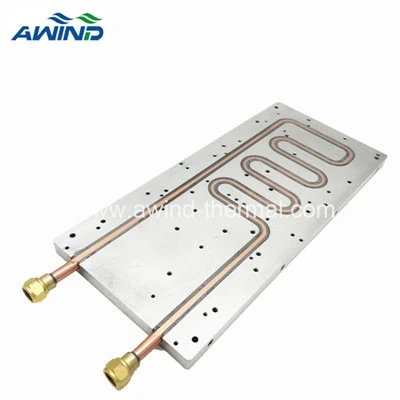

press-fit liquid cold plate

(กด-ติดตั้งจานเย็นของเหลว)

1. โครงสร้างและกระบวนการ

แผ่นเย็นอีพ็อกซี่อุดช่องว่างระหว่างท่อและแผ่นฐานโดยใช้กาวอีพ็อกซี่หรือซิลิโคนนำความร้อน
กด-แผ่นเย็นให้พอดี ใช้การรบกวนทางกลที่แม่นยำ เพื่อให้แน่ใจว่าโลหะตรง-จะสัมผัสกับ-โลหะโดยไม่มีกาวใดๆ

2. ประสิทธิภาพการระบายความร้อน

แผ่นทำความเย็นด้วยน้ำอีพ็อกซี่มีชั้นกาวบางๆ ที่เพิ่มความต้านทานความร้อน ทำให้เหมาะสำหรับการใช้งานที่ใช้พลังงานปานกลาง
แผ่นน้ำเย็นแบบกด-พอดีให้ประสิทธิภาพการถ่ายเทความร้อนที่ดีเยี่ยมเนื่องจากมีการสัมผัสกันแน่นระหว่างท่อทองแดงและแผ่นอะลูมิเนียม เหมาะสำหรับสภาพแวดล้อมที่มี-พลังงานสูงหรือ-อุณหภูมิสูง

3. ความทนทานและความน่าเชื่อถือ

อีพ็อกซี่อาจเสื่อมสภาพเมื่อเวลาผ่านไปภายใต้วงจรความร้อน ซึ่งอาจนำไปสู่การแยกตัวหรือการรั่วไหล
การออกแบบที่สวมพอดี-ให้ความเสถียรในระยะยาว-และความต้านทานการสั่นสะเทือนที่ดีกว่า โดยคงประสิทธิภาพที่สม่ำเสมอแม้จะผ่านรอบการให้ความร้อนและความเย็นซ้ำแล้วซ้ำเล่า

4. ค่าใช้จ่ายและการสมัคร

แผ่นเย็นอีพอกซีเหลวมีราคา-มีประสิทธิภาพมากกว่าและผลิตได้ง่ายกว่า เหมาะสำหรับโครงการ-ต้นทุนต่ำหรือปานกลาง-
แผ่นเย็นของเหลวแบบอัด-พอดีต้องการความแม่นยำในการตัดสูงกว่าและมีราคาสูงกว่า แต่ให้ค่าการนำความร้อนและอายุการใช้งานที่เหนือกว่า

โดยสรุป

แผ่นเย็นเหลวอีพ็อกซี่เหมาะอย่างยิ่งสำหรับการใช้งาน-ที่มีความละเอียดอ่อนด้านต้นทุน ในขณะที่แผ่นเย็นของเหลวแบบกด- เป็นตัวเลือกที่ดีที่สุดสำหรับระบบประสิทธิภาพสูง-ที่ต้องการความเสถียรในระยะยาว-และการระบายความร้อนที่เหมาะสมที่สุด

Epoxy liquid cold plates
