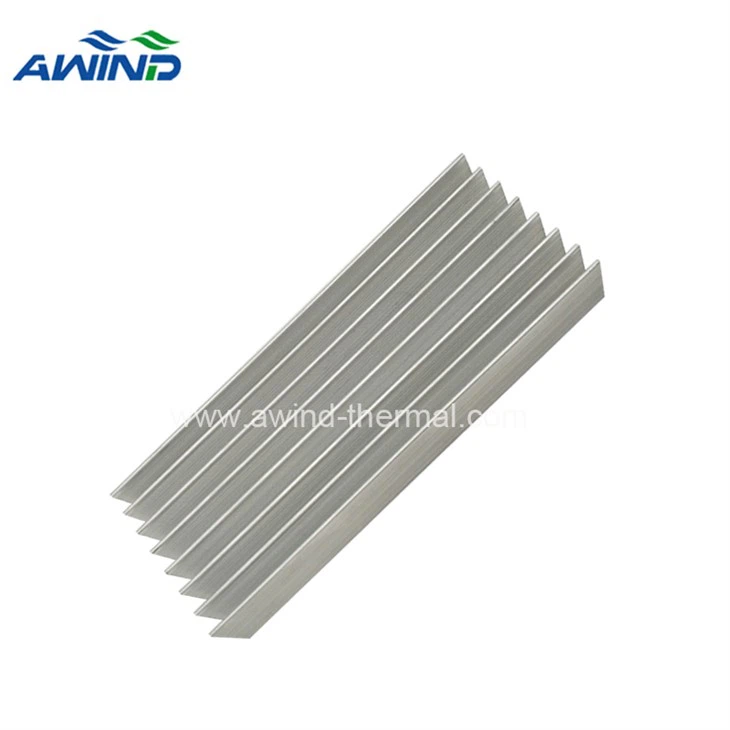

ฮีทซิงค์ครีบจานคืออะไร
ฮีทซิงค์แบบครีบเพลทจะดึงความร้อนผ่านการพาความร้อน และใช้ครีบตรงที่ทอดยาวตลอดความยาวเพื่อเพิ่มพื้นที่ผิวของฮีทซิงค์ให้สูงสุด
แผงระบายความร้อนแบบเพลทธรรมดามีพารามิเตอร์เรขาคณิตอิสระเจ็ดตัวที่สามารถเปลี่ยนแปลงในการออกแบบใดๆ ได้: ความหนาของครีบ ความสูงของครีบ ความยาวครีบ ระยะห่างของครีบ ความยาวฐาน ความกว้างของฐาน และความหนาของพื้นผิว
แผ่นระบายความร้อนครีบจานสามารถผลิตได้ด้วยวิธีต่างๆ เช่น การใช้เครื่องจักร CNC การอัดขึ้นรูป การหล่อแบบปั๊ม การพับ หรือการขูด แผ่นระบายความร้อนครีบแบบเพลทยังใช้สำหรับเคสเชิงกลและด้านนอกของเคส เนื่องจากมีวิธีแก้ปัญหาง่ายๆ ที่ไม่สร้างเสียงรบกวนหรือการใช้พลังงาน

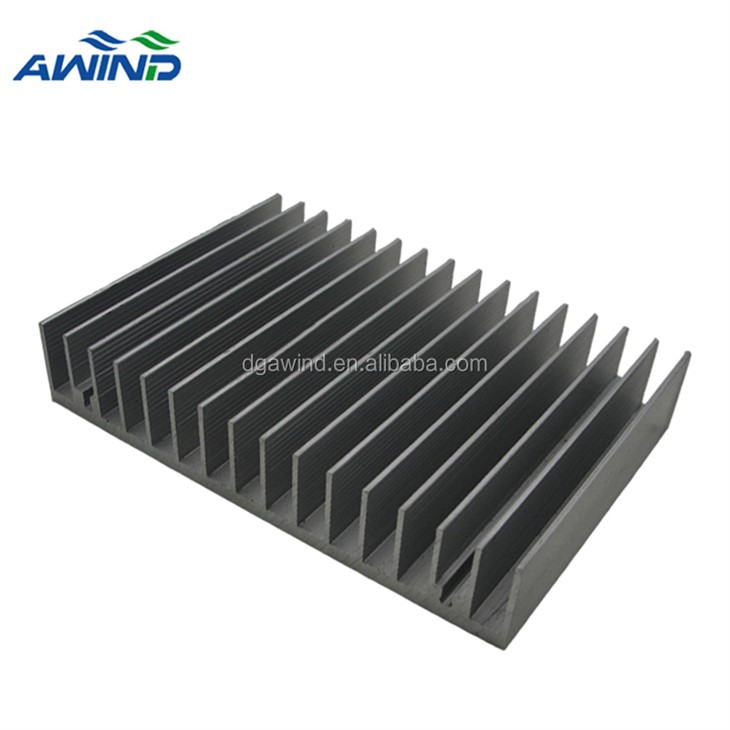

แผ่นระบายความร้อนครีบอลูมิเนียมอัดขึ้นรูป
หม้อน้ำครีบระบายความร้อนแบบเพลทส่วนใหญ่ผลิตขึ้นโดยการอัดขึ้นรูปโดยใช้อลูมิเนียมอัลลอยด์ที่มีความนำไฟฟ้าสูง 6063-T5 ซึ่งมีคุณสมบัติทางกลและทางความร้อนที่ดีเครื่องมือและต้นทุนต่อหน่วยของการอัดขึ้นรูปต่ำที่สุดในบรรดาวิธีการผลิตจำนวนมาก
แผงระบายความร้อนครีบเพลทที่ทำจากอลูมิเนียมอัดขึ้นรูปมีความคุ้มค่าและให้ประสิทธิภาพการระบายความร้อนที่เหมาะสมที่สุดในการพาความร้อนแบบบังคับเมื่อครีบขนานกับทิศทางการไหลของอากาศคงที่
แผงระบายความร้อนแบบครีบพินจะดีกว่าแผงระบายความร้อนแบบครีบแผ่นหรือไม่
แนวโน้มของอุตสาหกรรมอุปกรณ์อิเล็กทรอนิกส์ที่มีความหนาแน่นสูงขึ้นและมีประสิทธิภาพมากขึ้นนั้น จำเป็นต้องใช้เทคโนโลยีระบายความร้อนเพื่อให้มีประสิทธิภาพในระดับที่สูงขึ้น
เนื่องจากข้อดีของการผลิตง่ายและประสิทธิภาพการระบายความร้อนสูง หม้อน้ำประเภทต่างๆ จึงได้รับการพัฒนาและใช้กันอย่างแพร่หลายในอุตสาหกรรม ประเภททั่วไปสองประเภทคือฮีทซิงค์แบบครีบเพลทและฮีทซิงค์แบบพิน
แผงระบายความร้อนแบบครีบแบบเพลทมีข้อดีคือการออกแบบที่เรียบง่ายและการผลิตที่ง่ายดาย ในขณะที่แผงระบายความร้อนแบบครีบแบบหมุดจะขัดขวางการพัฒนาชั้นขอบเขตความร้อนในการไหลแบบทิศทางเดียวโดยมีต้นทุนในการเพิ่มแรงดันตกคร่อม เนื่องจากข้อดีที่เกี่ยวข้อง จึงมักใช้ตัวระบายความร้อนทั้งสองประเภทเป็นโซลูชั่นระบายความร้อนสำหรับอุปกรณ์อิเล็กทรอนิกส์
ครีบบนแผงระบายความร้อนมีหน้าที่อะไร?
ครีบของแผงระบายความร้อนส่วนใหญ่จะใช้เพื่อเพิ่มพื้นที่ผิวการกระจายความร้อน และโดยการขยายความสูงของครีบ พื้นที่กระจายความร้อนจะถูกพัฒนาขึ้นไปเพื่อให้บรรลุผลการกระจายความร้อนที่ดีขึ้น
มีครีบสำหรับระบายความร้อนประเภทใดบ้าง?
แผ่นระบายความร้อนประเภทต่างๆ: (a) แผ่นระบายความร้อนครีบเพลท (b) แผ่นระบายความร้อนแบบครีบนโยบาย (c) แผ่นระบายความร้อนครีบหมุดวงกลม (d) แผ่นระบายความร้อนรูปทรงแผ่น ในการใช้งานทางวิศวกรรมสมัยใหม่ วิธีที่สำคัญที่สุดในการปรับปรุงการถ่ายเทความร้อนแบบพาความร้อนภายในปริมาตรที่จำกัดคือครีบระบายความร้อน
ครีบรูปทรงไหนดีที่สุด?
การศึกษาเชิงตัวเลขได้ดำเนินการกับแผงระบายความร้อนครีบเพลทที่มีรูปร่างครีบต่างกัน (ทรงกลม ทรงกรวย และสี่เหลี่ยม) ผลการวิจัยพบว่าเมื่อเทียบกับอีกสองรูปร่าง ครีบทรงกลมช่วยเพิ่มประสิทธิภาพการระบายความร้อนของฮีทซิงค์ โดยลดความต้านทานความร้อนได้ 25% และ 12% ตามลำดับ
ฮีทซิงค์แบบครีบพินมีขนาดเท่าไร?
ขนาดแผ่นระบายความร้อนของเราสามารถปรับแต่งและผลิตได้ตามความต้องการในการกระจายความร้อนของลูกค้า
เหตุใดโครงสร้างคล้ายครีบจึงทำให้ฮีทซิงค์ถ่ายเทความร้อนได้เร็วยิ่งขึ้น
ครีบของแผงระบายความร้อนจะเพิ่มพื้นที่ผิวในการสัมผัสกับอากาศ จึงเพิ่มอัตราการถ่ายเทความร้อนแบบพาความร้อน โครงสร้างคล้ายครีบยังคงสร้างความปั่นป่วนในอากาศที่ไหลเหนือฮีทซิงค์ ความปั่นป่วนนี้ช่วยเพิ่มการผสมของอากาศ ส่งผลให้อัตราการถ่ายเทความร้อนเพิ่มขึ้นอีก
หม้อน้ำฮีทซิงค์แบบเพลทฟินหนากว่าไหม?
แนะนำให้เลือกขนาดฮีทซิงค์ที่เหมาะสม ยิ่งฮีทซิงค์มีขนาดใหญ่ ความสามารถในการกระจายความร้อนก็จะยิ่งแข็งแกร่งขึ้นเท่านั้น อย่างไรก็ตาม ขนาดของฮีทซิงค์จะถูกจำกัดด้วยพื้นที่ที่วางฮีทซิงค์และพื้นที่สัมผัสระหว่างฮีทซิงค์และแหล่งความร้อน ยิ่งแผ่นระบายความร้อนหนา น้ำหนักก็จะยิ่งมากขึ้น และต้นทุนก็จะสูงขึ้นตามไปด้วย ดังนั้นจึงแนะนำให้ใช้แผ่นระบายความร้อนที่มีขนาดเหมาะสม
ความหนาที่เหมาะสมกว่าสำหรับแผ่นระบายความร้อนแบบครีบคืออะไร?
ความต้านทานความร้อนรวมมีจุดที่เหมาะสมที่สุดระหว่างความหนาของพื้นผิว 2-4 มม. สำหรับความหนาของพื้นผิวน้อยกว่า 2 มม. ความต้านทานการแพร่กระจายจะเพิ่มขึ้นอย่างรวดเร็ว ส่งผลให้ความต้านทานความร้อนโดยรวมสูงขึ้น
ระยะห่างระหว่างครีบฮีทซิงค์คือเท่าไร?
ระยะห่างและจำนวนครีบจะแตกต่างกันไประหว่าง 5-12 มม. และ 5-9 มม. ตามลำดับ ผลการวิจัยพบว่าเมื่อเทียบกับแผ่นระบายความร้อนแบบครีบเพลท แผ่นระบายความร้อนแบบครีบลูกบาศก์พินมีความต้านทานความร้อนต่ำกว่าและประสิทธิภาพการถ่ายเทความร้อนสูงกว่า
สีของครีบระบายความร้อนของเพลทมีความสำคัญหรือไม่?
สีของฮีทซิงค์มีความสำคัญหรือไม่? เพื่อให้เข้าใจถึงบทบาทของสีของแผงระบายความร้อนในการทำงานโดยรวมของข้อกำหนดด้านความร้อนของส่วนประกอบ ค่าการนำไฟฟ้าและการกระจายตัวภายในและทั่วทั้งแผงระบายความร้อนส่วนใหญ่จะได้รับอิทธิพลจากประเภทของวัสดุที่ใช้ รูปร่างของแผงระบายความร้อน ระดับพื้นที่ผิวโดยรวม และปัจจัยอื่นๆ อีกมากมาย
บางคนกล่าวว่าเนื่องจากการปล่อยความร้อนของฮีทซิงค์ทำได้โดยการพาความร้อนมากกว่าการแผ่รังสี สีของฮีทซิงค์จึงไม่สำคัญ บางคนเชื่อว่าสีเป็นสิ่งสำคัญ แนวคิดหลังเชื่อว่าสีดำเป็นตัวเลือกที่ดีที่สุดเพราะสามารถดูดซับและกระจายความร้อนได้ดีกว่าสีอื่นๆ เมื่อเทียบกับสีอื่นๆ ผลของฮีทซิงค์เคลือบสีดำจะดีกว่ามาก เนื่องจากสีดำไม่เพียงแสดงความสามารถในการดูดซับความร้อนได้ดีที่สุด ดังนั้นความแตกต่างระหว่างอุณหภูมิของฮีทซิงค์และอุณหภูมิอากาศโดยรอบจึงสูงที่สุด และอัตราการกระจายความร้อนก็สูงที่สุดเช่นกัน
แต่สีดำไม่ใช่สีเดียวของแผงระบายความร้อนที่ผู้ผลิตในอุตสาหกรรมปัจจุบันเลือก สีม่วงเป็นอีกตัวเลือกที่นิยมมาก สีของแผงระบายความร้อนประเภทนี้โดยพื้นฐานแล้วจะเป็นสีเข้มซึ่งให้เอฟเฟกต์คล้ายกับสีดำและในขณะเดียวกันก็เห็นได้ว่าแผงระบายความร้อนนั้นดูสวยงามในชิ้นส่วนอิเล็กทรอนิกส์ นอกจากนี้ สีฟ้ายังใช้ในการออกแบบบางอย่างที่ต้องใช้สีนี้เพื่อทำให้ส่วนประกอบทั้งหมดดูน่าพึงพอใจ บริษัทหลายแห่งที่จำหน่ายฮีทซิงค์มีสีต่างๆ มากมายเพื่อให้ลูกค้าสามารถเลือกสีรูปลักษณ์ได้มากขึ้น
(ฮีทซิงค์สีดำ)
ความแตกต่างของโลหะใดที่ให้ความร้อนได้ดีที่สุด?
ในบรรดาวัสดุโลหะ เงินมีค่าการนำความร้อนสูงที่สุด แต่มีต้นทุนสูง ทองแดงบริสุทธิ์เป็นอันดับสอง แต่ไม่ใช่เรื่องง่ายในการประมวลผล โดยทั่วไปแล้วอลูมิเนียมอัลลอยด์ 6063 T5 จะถูกใช้ในแผงระบายความร้อนด้วยอากาศเนื่องจากมีความสามารถในการใช้งานที่ดี การรักษาพื้นผิวได้ง่าย และต้นทุนต่ำ
เหตุใดแผ่นระบายความร้อนที่มีครีบเรียงกันแน่นจึงไม่เหมาะสำหรับการพาความร้อนตามธรรมชาติ
ครีบที่เติมแน่นจะมีพื้นที่ผิวการถ่ายเทความร้อนที่ใหญ่กว่า แต่มีสัมประสิทธิ์การถ่ายเทความร้อนน้อยกว่า (เนื่องจากความต้านทานเพิ่มเติมของครีบเพิ่มเติม) ฮีทซิงค์ที่มีครีบระบายความร้อนกว้างจะมีค่าสัมประสิทธิ์การถ่ายเทความร้อนสูงกว่าแต่มีพื้นที่ผิวน้อยกว่า
ดังนั้นการจัดเรียงและกระจายครีบจึงต้องสมเหตุสมผลเพื่อให้สามารถระบายความร้อนในการพาความร้อนตามธรรมชาติได้ดีขึ้น
การมีครีบระบายความร้อนที่สูงกว่าจะดีกว่าไหม?
แผงระบายความร้อนที่สูงขึ้นสามารถเพิ่มพื้นที่ผิวและยังขยายระยะห่างของการแพร่กระจายความร้อน (ลดการนำไฟฟ้า) อุดมคติที่แท้จริงคือการทำให้พื้นผิวที่มีการแผ่รังสี/การพาความร้อนอยู่ใกล้แหล่งความร้อนมากที่สุดเพื่อให้การนำไฟฟ้ามีประสิทธิผลสูงสุด แต่ความสูงของแผงระบายความร้อนก็ถูกจำกัดด้วยพื้นที่ด้วย ดังนั้นจึงจำเป็นต้องเลือกความสูงที่เหมาะสม
หม้อน้ำแบบพาสซีฟคืออะไร?
บางครั้งตัวระบายความร้อนประเภทนี้เรียกว่า HSF ซึ่งย่อมาจากตัวระบายความร้อนและพัดลม หม้อน้ำแบบพาสซีฟทำจากหม้อน้ำครีบอลูมิเนียมและกระจายความร้อนผ่านการพาความร้อน
แผ่นระบายความร้อนแบบพาสซีฟสามารถทำงานได้หรือไม่?
พาสซีฟเรดิเอเตอร์ทำงานได้ เนื่องจากไม่จำเป็นต้องใช้แหล่งจ่ายไฟสำรองหรือระบบควบคุมในการควบคุม และไม่จำเป็นต้องสร้างความร้อนเพิ่มขึ้นเนื่องจากการทำงานของระบบควบคุม อย่างไรก็ตาม แผงระบายความร้อนแบบพาสซีฟจะไม่มีประสิทธิภาพเท่ากับแผงระบายความร้อนแบบแอคทีฟในการถ่ายเทความร้อนจากระบบ
แผงระบายความร้อนจะแย่ไหม?
เมื่อเวลาผ่านไป ในสภาพแวดล้อมการทำงานปกติ แผงระบายความร้อนอาจถูกฝุ่นและเศษอื่นๆ บล็อกไว้ ฝุ่นจะลดพื้นที่ผิวที่ใช้ในการทำความเย็น จึงทำให้ความสามารถในการทำความเย็นของแผงระบายความร้อนลดลง ท้ายที่สุดแล้ว เนื่องจากกำลังการทำความเย็นที่ลดลง อุปกรณ์ไฟฟ้าจึงอาจเริ่มร้อนเกินไป
จะดีกว่าไหมที่จะดันหรือดึงอากาศผ่านแผงระบายความร้อน?
ทั้งสองมีประสิทธิภาพ แต่โดยทั่วไปจะระบุไว้ในการกำหนดค่าพัดลมเดี่ยวบนแผงระบายความร้อนของ CPU การกดจะมีประสิทธิภาพมากกว่า การเร่งการไหลเวียนของอากาศสามารถพาความร้อนออกไปได้ดีขึ้น
การระบายความร้อนด้วยของเหลวดีกว่าฮีทซิงค์หรือไม่?
สามารถใช้พัดลมระบายความร้อนแบบดั้งเดิมพร้อมตัวระบายความร้อนได้ การระบายความร้อนด้วยของเหลวดูเย็นกว่า ทำงานเงียบกว่า และโดยทั่วไปมีประสิทธิภาพมากกว่าเทคโนโลยีระบายความร้อนด้วยอากาศแบบเดิม แต่การระบายความร้อนด้วยของเหลวต้องใช้เทคโนโลยีที่สูงกว่าและต้นทุนจะสูงกว่าแผงระบายความร้อน
การทำความสะอาดแผงระบายความร้อนสามารถเพิ่มประสิทธิภาพได้หรือไม่?
การทำความสะอาดหม้อน้ำไม่ใช่แค่เรื่องของความสวยงามเท่านั้น นอกจากนี้ยังสามารถปรับปรุงประสิทธิภาพ ความเสถียร และอายุการใช้งานของชิ้นส่วนอิเล็กทรอนิกส์ได้อีกด้วย ฝุ่นและสิ่งสกปรกสามารถปิดกั้นการไหลเวียนของอากาศ เพิ่มอุณหภูมิ และทำให้เกิดเสียงรบกวนและการสั่นสะเทือน
ฉันสามารถทำความสะอาดหม้อน้ำด้วยน้ำได้หรือไม่?
ใช่ตราบใดที่ไม่มีแฟน ตามหลักการแล้ว คุณควรใช้น้ำกลั่น แต่ถ้าคุณมีแค่น้ำประปาก็ไม่ใช่ปัญหา ให้เวลาพอสมควรในการผึ่งลมให้แห้ง และตรวจดูให้แน่ใจว่าไม่มีน้ำติดอยู่ในรูสกรูใดๆ (แผงระบายความร้อนอลูมิเนียม)
ฉันควรเปลี่ยนหม้อน้ำเมื่อใด?
ขึ้นอยู่กับตัวระบายความร้อนและโปรเซสเซอร์เป็นส่วนใหญ่ เมื่อไม่เสร็จสิ้นงานที่คาดหวังอีกต่อไป หากหม้อน้ำสึกกร่อนหรือเสียหาย จำเป็นต้องเปลี่ยนใหม่ หากความร้อนที่เพิ่มขึ้นจากชิ้นส่วนอิเล็กทรอนิกส์ทำให้แผงระบายความร้อนเดิมไม่สามารถกระจายความร้อนได้ทันเวลา จำเป็นต้องเปลี่ยนแผงระบายความร้อนด้วยตัวระบายความร้อนที่ดีกว่า
