การจำลองความร้อนของแผ่นทำความเย็นด้วยน้ำด้วยท่อทองแดง

การจำลองความร้อนของแผ่นทำความเย็นด้วยน้ำด้วยท่อทองแดง

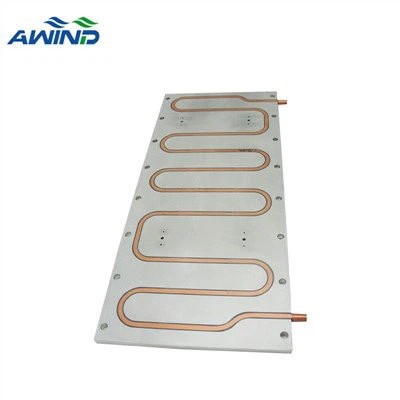

ในการทดลองนี้เราจะใช้แผ่นระบายความร้อนด้วยน้ำด้วยท่อทองแดงเพื่อทำการจำลองความร้อนของไฟ LED 1200w

ผ่านกราฟอุณหภูมิ กราฟความดัน Velocity Vector ฯลฯ คุณสามารถเห็นผลของแผ่นระบายความร้อนด้วยน้ำที่มีท่อทองแดงในแง่ของการกระจายความร้อนได้ดีขึ้น การทดลองจะให้วิธีแก้ปัญหาสองประการ

อินพุตการออกแบบ

วิธีการทำความเย็น: การระบายความร้อนด้วยน้ำแบบบังคับ

น้ำยาหล่อเย็น: น้ำบริสุทธิ์

อุณหภูมิโดยรอบ ต้า: 40 องศา

การสูญเสียวัตต์ LED: 1114W

อุณหภูมิสูงสุด: 50-60 องศา

พารามิเตอร์การออกแบบ

1. อุณหภูมิโดยรอบ ตา [ องศา ]: 40C

2. อุณหภูมิตู้ สอง [ องศา ] : ตัวเครื่องจะอยู่ด้านบน (ด้านนอก) ตู้ มีเพียงด้านกระจกเท่านั้นที่จะอยู่ในตู้

3. ขนาดตู้: หน่วยจะอยู่นอกตู้

4. กำลังกระจาย P[W]: กำลังไฟฟ้าที่ติดตั้งทั้งหมด 1500 วัตต์ แต่กระจายไปประมาณ 1200 วัตต์

5. ปริมาณแหล่งความร้อน: ตรวจสอบรูปภาพที่แนบมา

6. ตำแหน่งและขนาดของแหล่งความร้อน: ตรวจสอบรูปภาพที่แนบมา

7. ตำแหน่งของน้ำเข้า/ออก (ควรมีไฟล์ 3D ของระบบ): ตรวจสอบรูปภาพที่แนบมา

8. ยอมรับอุณหภูมิสูงสุดบนจานเย็น [ องศา ]: 50 ถึง 60

9. ขนาดรูติดตั้งและตำแหน่งของแผ่นทำความเย็น: ตรวจสอบรูปภาพ ตอนนี้ฉันมีเพียง 4 รูที่วาดไว้เพื่อประกอบตัวเครื่องจนถึงตู้ ฉันต้องการรูจำนวนมากสำหรับประกอบ LED PCB และ Channel Driver และ PSU ฉันต้องการวางแผ่นฐานอะลูมิเนียมเพื่อเจาะรูทั้งหมดเพื่อยึดแผ่นฐาน ฉันต้องการเพียงรูมุมมองที่มีเกลียวเท่านั้น

10. อัตราการไหลของของเหลว: _____ลิตร/นาที ขึ้นอยู่กับว่าการวิเคราะห์เชิงความร้อนจะบอกเราว่าอัตราการไหลต้องเป็นเท่าใด

11. แผ่นทำความเย็นเหลว Max.size: ดูภาพขนาดจะอยู่ที่ 680x600 แต่พื้นที่การเรียงจริงจะอยู่ที่ 600x540

12. ประเภทของเหลว: น้ำบริสุทธิ์

13. อุณหภูมิของน้ำเข้า: ขึ้นอยู่กับผลลัพธ์ของการวิเคราะห์ทางความร้อน

14. อุณหภูมิของน้ำที่ระบายออก: ขึ้นอยู่กับผลลัพธ์ของการวิเคราะห์ทางความร้อน

15. อนุญาตสูงสุด แรงดันของแผ่นเย็น: ขึ้นอยู่กับผลการวิเคราะห์ทางความร้อน

รูปแบบของน้ำยาหล่อเย็น

วิธีแก้ปัญหา 1: ความเร็วทางเข้า=0.5 ม./วินาที(2.7 ลิตร/นาที)

อุณหภูมิของคูลเพลท

แรงดันตก:5842.6Pa

อุณหภูมิน้ำหล่อเย็น

เวกเตอร์ความเร็ว

วิธีแก้ปัญหา 2: ความเร็วทางเข้า=0.3m/s(1.62L/min)

อุณหภูมิของคูลเพลท

แรงดันตก:2898.7Pa

อุณหภูมิน้ำหล่อเย็น

เวกเตอร์ความเร็ว

บทสรุป

ด้วยการออกแบบนี้ (Al Cool Plate) ผลการจำลองของโซลูชันจึงตรงตาม Spec.
