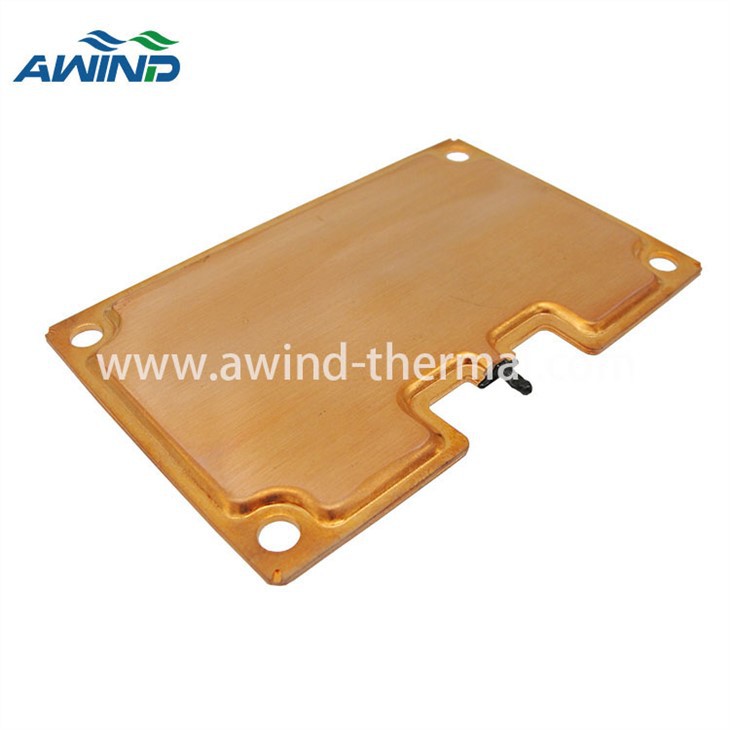

ฮีทซิงค์แบบห้องไอบางพิเศษ

ห้องไอ (VC ฮีทซิงค์)เป็นห้องแผ่นเรียบปิดสนิทบางพิเศษ ประกอบด้วยแผ่นด้านล่าง โครง และแผ่นปิด และผนังด้านในของห้องมีโครงสร้างสำหรับดูดซับของเหลว

ฮีทซิงค์แบบห้องไอจะใช้ของเหลวซึ่งอยู่ในห้องของตัวเองเพื่อระเหยและควบแน่นอย่างต่อเนื่อง เพื่อให้อุณหภูมิเป็นเนื้อเดียวกันได้อย่างรวดเร็ว ดังนั้นห้องไอจึงสามารถนำความร้อนและการแพร่กระจายความร้อนได้อย่างรวดเร็ว

หลักการทำงาน

เมื่อความร้อนถูกถ่ายโอนจากแหล่งความร้อนไปยังโซนการระเหย ของเหลวหล่อเย็นในห้องเพาะเลี้ยงจะเริ่มระเหยหลังจากถูกให้ความร้อนในสภาพแวดล้อมสุญญากาศต่ำ ในเวลานี้ มันจะดูดซับพลังงานความร้อนและขยายตัวอย่างรวดเร็ว และการระบายความร้อนของก๊าซจะเต็มไปทั่วทั้งห้องอย่างรวดเร็ว เมื่อก๊าซทำงานสัมผัสกับบริเวณที่ค่อนข้างเย็นก็จะเกิดการควบแน่น ความร้อนที่สะสมระหว่างการระเหยจะถูกปล่อยออกมาโดยปรากฏการณ์การควบแน่น และของเหลวหล่อเย็นที่ควบแน่นจะกลับไปยังแหล่งความร้อนของการระเหยผ่านช่องเส้นเลือดฝอยของโครงสร้างจุลภาค และการดำเนินการนี้จะเกิดขึ้นซ้ำในห้องเพาะเลี้ยง

ทำไมต้องใช้ห้องไอ?

ด้วยการใช้พลังงานที่เพิ่มขึ้นของชิ้นส่วนอิเล็กทรอนิกส์ในตลาด ระดับของการปิดผนึกและการติดตั้งจึงมีขนาดเล็กลงเรื่อยๆ ในพื้นที่ขนาดเล็ก ความขัดแย้งระหว่างประสิทธิภาพของชิ้นส่วนอิเล็กทรอนิกส์และฟลักซ์ความร้อนสูงที่เกิดจากชิ้นส่วนอิเล็กทรอนิกส์นั้นรุนแรงมากขึ้นเรื่อยๆ ปัญหาเกี่ยวข้องกับความน่าเชื่อถือและอายุการใช้งานของอุปกรณ์ที่เกี่ยวข้อง

อย่างไรก็ตาม พัดลมและท่อความร้อนที่ใช้วิธีทำความเย็นแบบเดิมๆ ต้องใช้พื้นที่ในการติดตั้งที่ใหญ่กว่าเนื่องจากปัจจัยด้านปริมาตรของตัวเอง และพัดลมก็มีเสียงดังเช่นกัน และความจุความร้อนจำเพาะของอากาศก็ค่อนข้างน้อย ในเวลาเดียวกัน การติดตั้งท่อความร้อนหลายท่อจะช่วยเพิ่มความต้านทานความร้อนจากการสัมผัสด้วย ปัจจัยเหล่านั้นจะกลายเป็นอุปสรรคต่อการกระจายความร้อนของชิ้นส่วนอิเล็กทรอนิกส์

ดังนั้นจึงจำเป็นต้องมีแผ่นกระจายความร้อนที่บางเป็นพิเศษซึ่งเหมาะสำหรับการระบายความร้อนของชิ้นส่วนอิเล็กทรอนิกส์ที่มีความหนาแน่นของฟลักซ์ความร้อนสูงในพื้นที่แคบ ห้องไอเป็นท่อความร้อนแบบแบนชนิดหนึ่งที่สามารถถ่ายเทและกระจายการไหลของความร้อนที่รวบรวมบนพื้นผิวของแหล่งความร้อนไปยังพื้นที่คอนเดนเสทขนาดใหญ่ได้อย่างรวดเร็ว จึงส่งเสริมการกระจายความร้อน ลดความหนาแน่นของฟลักซ์ความร้อนบนพื้นผิวของส่วนประกอบ และรับประกันการทำงานที่เชื่อถือได้

เปรียบเทียบห้องไอและท่อความร้อน

หลักการทำงานของห้องไอจะคล้ายกับท่อความร้อน ทั้งหมดนี้เสร็จสมบูรณ์ในช่องสุญญากาศและนำความร้อนผ่านการระเหยและการไหลของของเหลว

ความแตกต่างคือเส้นทางการถ่ายเทความร้อนของท่อความร้อนเป็นแบบมิติเดียว ทิศทางการถ่ายโอนเป็นแบบเดี่ยว ซึ่งส่วนใหญ่ตระหนักถึงการถ่ายเทความร้อนแบบมิติเดียวจากแหล่งความร้อนไปยังแผงระบายความร้อน แต่เส้นทางการถ่ายเทความร้อนของห้องไอเป็นแบบสองมิติ ความร้อนสามารถดำเนินการได้หลายทิศทางในแนวนอน และการกระจายความร้อนจะมีประสิทธิภาพมากกว่า

Sรายละเอียด:

เทคนิคและโครงสร้าง

เทคนิคการปิดผนึก:อุณหภูมิสูง ความดันสูง สุญญากาศ และไม่มีกระบวนการเชื่อมวัสดุ ในระหว่างกระบวนการติดประสาน เม็ดวัสดุจะจัดเรียงใหม่และทำให้ความแข็งแรงของส่วนต่อประสานคงเดิมเช่นเดียวกับวัสดุต้นกำเนิด

การวางแนวแรงโน้มถ่วง:ไม่มีผลกระทบต่อการวางแนวแรงโน้มถ่วง ในขณะที่ระยะห่างจากแหล่งความร้อนถึงด้านข้างห้องไออยู่ในระยะ 200 มม.

โพสต์เครื่องจักร:สินค้าสำเร็จรูปสามารถทำการกลึง CNC, การเสียดสีและการแปรงได้

รูปร่าง:ยึดกระบวนการปั๊มขึ้นรูปเพื่อตอบสนองความต้องการของลูกค้า

การสนับสนุนภายใน:เสาทองแดง ยึดติดแผ่นบนและล่าง

โครงสร้างไส้ตะเกียง:ไส้ตะเกียงตาข่ายหลายชั้นที่ยึดติดด้วยพันธะแพร่กระจาย ดีไซน์แบบ Graded Wick

หลุมความคิด:มีรูทะลุภายในห้องไอ มีเกลียวรูทะลุ

แท่น:มีฐานหลายขั้นให้เลือก

ความจุและเวลาจัดส่ง:

ความจุ:200,000 ชิ้น/เดือน

ผลผลิต:ชิ้นมากกว่า 1.5KK จัดส่งออกไป ผู้ใช้ปลายทางคือ IBM, Sapphire

กำหนดการตัวอย่าง:หลังจากยืนยันการวาดแล้ว จะแล้วเสร็จใน 1 ~ 2 สัปดาห์

ตารางการผลิต:หลังจากได้รับ PO แล้ว สามารถจัดส่งชุดแรกได้ภายใน 1 เดือน

แอปพลิเคชัน:

เนื่องจากความต้านทานความร้อนต่ำ ประสิทธิภาพอุณหภูมิสม่ำเสมอดี และความหนาแน่นฟลักซ์ความร้อนวิกฤตสูงห้องไอปัจจุบันมีการใช้กันอย่างแพร่หลายในหลายสาขา เช่นผลิตภัณฑ์ไอที (เซิร์ฟเวอร์ระดับไฮเอนด์ เซิร์ฟเวอร์ กราฟิกการ์ด คอมพิวเตอร์เดสก์ท็อป สมุดบันทึก) อุปกรณ์โทรคมนาคม/เครือข่าย (อุปกรณ์การสื่อสารระดับไฮเอนด์และอุปกรณ์โทรคมนาคม สวิตช์ เราเตอร์) ไฟ LED กำลังสูง ระบบไฟฟ้า IGBT เป็นต้น
